一、項目概述

2024年1月1日起施行的《起重機械安全技術規程》（TSG51-2023）中第7.2條對冶金橋式起重機假裝安全監控系統提出了明確要求，要求在該規程發布之前，已經出廠在用的大于10t的冶金橋式起重機，在定期檢驗前，按照該規程的要求加裝安全監控管理系統。寬厚板廠冶金橋式起重機GH-2\GH-3\GH-4\GH-5\AB-2\BC-2\CD-2天車未安裝安全監控管理系統，為滿足起重機械安全技術TSG51-2023，對上述天車進行安全監控管理系統加裝。

二、技術要求

根據2018年5月國家正式頒布的《起重機械安全監控管理辦法》（GB/T 28264-2017，以下簡稱“國標”）中的定義，“起重機安全監控管理系統”是起重機工作過程進行監控，能夠?qū)χ匾\(yùn)行參數和安全狀態進行記錄并管理的系統。

本系統總體方案要充分滿足冶金行業高溫、高金屬粉塵、強電磁干擾惡劣工況環境，滿足《GBT 28264-2017 起重機械安全監控管理系統》規定，適用于冶金橋式起重機對新標準強制實施的要求，同時擁有多項適用于冶金大型起重機運行安全監控的專有技術，能夠?qū)崿F(xiàn)冶金起重機安全監控系統與遠程設備狀態在線監測系統信息交互。

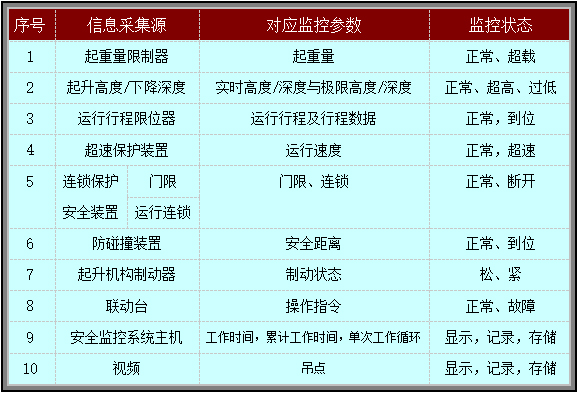

2.1安全監控系統采集與監控內容

2.2各類信號采集處理方式

2.2.1起重量的采集處理

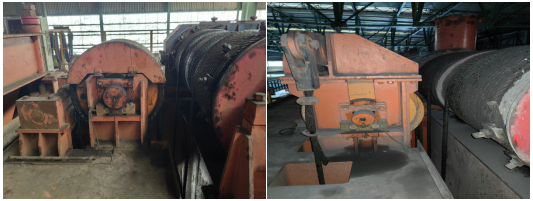

上圖左側為GH-2/GH-3/GH-4/GH-5主起升裝置，右側為GH-4副起升裝置

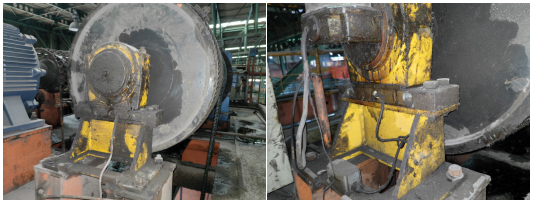

上圖為AB-2/BC-2/CD-2主起升裝置

GH-2/GH-3/GH-5天車超載 限 制 器安裝于上滑輪組軸承座（各兩套），GH-4天車主起升超載 限 制 器安裝于上滑輪組軸承座（共兩套），副起升超載 限 制 器安裝于上滑輪組軸承座（共一套）；AB-2/BC-2/CD-2天車超載 限 制 器安裝于鋼絲繩卷筒軸承座（各兩套），現均已不能正常工作，需要拆除原設備，安裝新的超載 限 制 器傳感器，儀表，具備數據通訊功能的且能提供通訊協議的（或模擬量輸出）設備，滿足新標準的要求。

具體設備參數選型，需要現場測繪核實，并保證足夠的安全冗余。

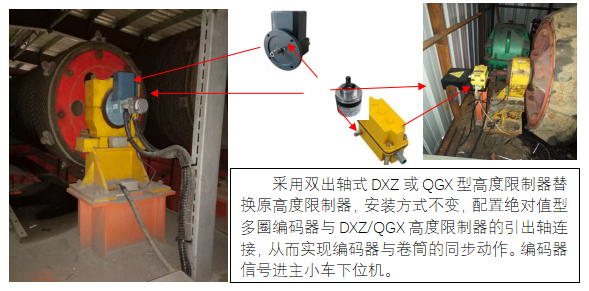

2.2.2起升高度/下降深度采集處理

起重機沒有安裝起升高度編碼器，增加安裝起升高度編碼器，測量卷筒的旋轉圈數，編碼器將圈數轉換成吊鉤垂直上下的高度數值，顯示在監控系統主屏上，提供超限的聲、光報警功能。

安裝方式是采用支架或更換原車的高度限制器，將編碼器軸與高度限制器的軸連接同時與卷筒軸同心連接。

2.2.3指令、限位、制動器、門限位狀態采集

監控系統采集系統與原起重機控制系統進行通信獲取指令、限位、門限位狀態。

制動器狀態：在制動器機械結構上加裝動作開關，反饋出液壓桿的動作，將動作轉換成電信號狀態

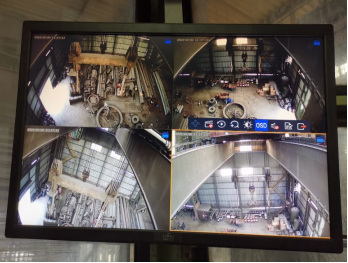

2.2.4視頻系統

結合現場的特殊工況，視 頻 系統方案為：?jiǎn)闻_(tái)吊車總共配備4只?？低暩咔寰W(wǎng)絡紅外 攝 像 頭。安裝位置：視 頻 監控采用不少于4個觀察位，攝 像 頭 監控位置不得少于4個（兩個吊點、司機室、電器倉），像素不低于500萬像素。視 頻 存儲時間不少72小時。設備數據具有導出功能，通過USB口可將數據導出作為長久保存。同時也可為售后故障分析追根索源和遠程診斷提供可靠依據。

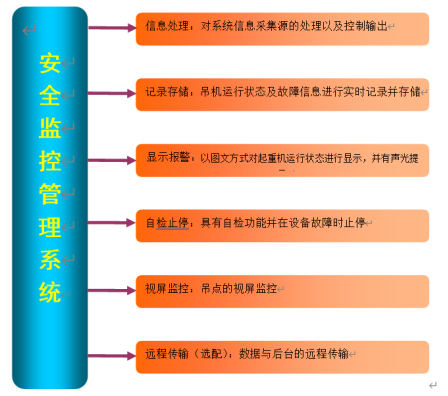

2.3系統軟件及功能

1.系統軟件包括起重機監控系統軟件、監控系統計算機軟件，監控系統計算機軟件承擔信息顯示、存儲和追溯回放、人機交互、各子系統設備間的信息調度管理、系統診斷等功能。針對起重機運行安全監控這樣的特定目的，監控軟件體現了以下特點：

1)系統應對起重機械運行狀態及故障信息進行實時記錄的功能；

起重機維護站支持以文本、動畫、單線圖等多種方式形象地描繪起重機的運行狀態（如限位狀態等）；

2) 系統應對起重機械運行狀態及故障信息進行歷史追溯的功能；

①提供所有變量的趨勢曲線顯示、數據歸檔進行定制查詢，便于故障追述與分析。信息將會保留在系統中至少30天，可以很方便地將其導出常用的文件格式，留作備份存檔。具備存檔到期提示；

②支持用戶自定義添加、刪除曲線操作；

③支持實時曲線與歷史曲線模式切換，可根據需要進行靈活切換；

④歷史曲線可以導出為PDF或JPG格式文件；

⑤歷史曲線可以導出文件中轉移到其他計算機中，并提供專用曲線離線分析軟件打開此文件以實現曲線的離線分析，該曲線離線分析軟件可指定查詢的時間段、具備曲線游標功能（顯示選擇曲線點的時間和值）、顯示/隱藏指定曲線等功能；

⑥歷史數據的采集和存儲速率均可以實現100ms以內，在發生故障時，通過曲線顯示能更精確地分析和判斷電氣邏輯關系，為分析事故和故障，起到關鍵的作用，從而判斷出故障的原因。如：人為操作失誤、機械故障、電氣故障。

3) 系統具有自診斷功能。在開機時應具有自檢程序；對警報、顯示等功能進行驗證；在系統自身發生故障而影響正常使用時，能立即發出報警信號；

①具備完善的故障記錄功能，故障記錄可以長時間存儲并可以進行各種自定義條件查詢（如按時間查詢，按機構查詢，按故障類型查詢等），細致到每秒的故障時間和任何故障點的記錄內容，為日后的故障復查提供了重要的線索。

②所有故障信息將會保留在系統中至少30天，可以很方便地將其導出常用的文件格式，留作備份存檔。

4) 起重機械運行有危險時，發出聲光報警信號；

5)系統信息的采集應滿足實時性要求，存儲應滿足原始完整性要求；

6) 系統存儲的數據信息應包含數據的編號、時間和日期；

7) 在運行周期內系統的采樣周期不應大于 100ms；

8) 數據存儲時間不應少于1年連續工作日；

9) 系統的管理應由經授權的人員進行。

2.4其它技術要求

供方如需從主機PLC或其它設備采集信號，需自行解決接口及其它技術問題，不得損壞和影響主機原有的功能，并具有存儲和歷史查詢功能.

2.監控系統預留遠程接口，為以后天車的物聯網智能化做預留。

3.為保證新增監控系統的可靠性、實時性，模塊與模塊之間采用有線連接，禁止使用無線連接方式。

4.硬件的配置不低于所要求內容范圍，所選的硬件配置性能擇優選擇，保證系統的穩定性。

5.歷史數據的采集和存儲速率均可以實現 100ms 以內，在發生故障時，通過曲線顯示能更精確地分析和判斷電氣邏輯關系，為分析事故和故障，起到關鍵的作用，從而判斷出故障的原因，如：人為操作失誤、機械故障、電氣故障等。

6.安裝調試工作需要根據寬板生產實際情況分期分批分段實施，供方需根據業主實際需求來進行供貨、安裝、調試工作，并保證系統的完整性和可靠性。

7.供方進行供貨、安裝、調試一攬子工作，確保特檢時安全監控管理系統符合特檢要求，并保證下一次特檢時仍能滿足特檢要求。
